نحوه اهم بندی ساب ووفر ها

سیم کشی ساب ووفر موازی و سری

نحوه اهم بندی ساب ووفر ها

نحوه سیم کشی ساب ووفر ها

ساب با دو مگنت و دو کویل به چه معناست؟

دو کویل بودن ساب چه خاصیت هایی دارد؟

خرید ساب با دو کویل بهتر است یا تک کویل؟

برای راه اندازی ساب از حالت موازی استفاده کنم یا سری؟

آیا 1 اهم یا 2 اهم بستن ساب ووفر باعث سوختن ساب ووفر میشود؟

حالت سری در نصب ساب بهتر است یا موازی؟

این ها عموم سوال هایی هستند که در هنگام خرید ساب مطرح میشود که در این نوشته قصد داریم یک به یک به آن ها پاسخ بگوییم.

دیاگرام هایی که در غالب عکس نمایش داده می‌شود، از مشهور ترین و پرکاربرد ترین سیم کشی ها برای تعین مقاومت ساب ووفر هستند، سعی کنید پایین ترین مقاومت ممکن رو همیشه در نظر بگیرید، اما به این نکته هم توجه کنید که آمپلی فایری که در اختیار دارید، در چه مقاومت هایی قابلیت تولید توان دارد، برای مثال اگر آمپلی فایری در 4 اهم توانی معادل 250RMS دارد، و در 2 اهم 500RMS، و قابلیت تولید توان در 1 اهم را ندارد، شما باید سابی رو انتخاب کنید که توانایی تنظیم شدن روی 2 اهم رو داشته باشه تا بتونید از حداکثر توان آمپلی فایرتون استفاده کنید.

این نکته فراموش نکنید که همیشه سری بستن یعنی افزایش مقاومت، و موازی بستن ینی کاهش مقاومت، مثلا اگر ساب شما دوبل مگنت 2 اهم باشد، می‌توان در 1 اهم برای حالت موازی و یا 4 اهم در حالت سری تنظیم شود.

عکس اول مربوط به نحوه اتصال عادی یک ساب ساده با تک مگنت (مثلا FOCAL 30A4) به آمپلی فایر رو نمایش میده:

اهم بندی ساب



2_ در تصویر دوم نحوه سیم کشی و وایرینگ ساب دوبل که هر ساب یک مگنت دارند را ببینید:

2_subs_SVC_2_ohm_mono_variation1

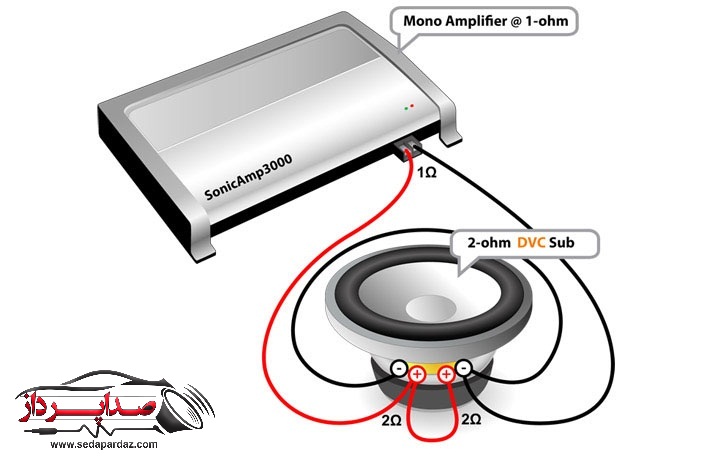

3_ در تصویر سوم نحوه سیم کشی ساب با دو مگنت رو میتونید ببینید:

1_sub_DVC_2_ohm_mono_variation2

4_ بخش چهارم مربوط به ساب دوبل که هر ساب دارای دو مگنت باشد را در حالت سری و موازی میتوانید ببینید:
در تصویر زیر هر ساب دارای دو مگنت 4 اهمی میباشد ( ساب K12W هلیکس )، با سری کردن مگنت ها مقاومت هر یک از ساب ها به 8 اهم می‌رسد و با موازی کردن ساب ها در نهایت مقاومت خروجی 4 اهم میشود.

2_subs_DVC_4_ohm_mono_variation1

2_subs_DVC_4_ohm_mono_variation2

تمامی سوالات و نظرات خود را در بخش نظرات کاربران میتوانید مطرح کنید.

نظرات (60)

پرهام

سلام جناب واقعا به کمکتون احتیاج دارم…چون هیچکس اطلاعت دقیقی نداره…یه ساب ووفر پایونر 308d4 رو چه جوری به آمپلی فایر زنیک 12000 ببندم؟
برای آمپلی فایر دیانا 7500 هم بگین ممنونم…منتظر پاسخگویی شما هستم جناب

علی رضا

عکس آخر فکر کنم اشتباه خروجی آمپ میشه ۲ اهم نه ۱ اهم

meisam.hakimi1357

هر دوتاش اشتباهه تو اولی دوتا مگنتهای ساب به صورت سری به هم وصل هستن که دو تا 2 اهم میشه 4 اهم و بعد دوتا سابها به صورت موازی به هم وصلن که میشه 2 اهم و تو دومی دوتا مگنتها به صورت موازی بهم وصلن که میشن یک اهم دوباره هم دوتا ساب موازی به هم وصلن که باز نصف میشن میشه نیم اهم.

    تصاویر درست هستن اما در متن به اشتباه ساب ها ۲ اهمی معرفی شده بود که اصلاح شد، با تشکر از توجه شما

عالی

سیدکاظم

سلام…ساب ۳۰۸
دی ۴
رو ۲ اهم
استیبل میشه…یک مثبت و یک منفی سابو مستقیم بزنید ب امپ
روی امپلی زنیک
۴ تا مثبت هست ۴ تا منفی
و ب دوقسمته .یجا مثبت منفی مثبت منفی
قسمت دوم مثبت منفی مثبت منفی
مثبت سابو ب قسمت دوم ب اولین مثبت و اخرین منفی بزنین.
ک ب این حالت میگن بریج.
عالی جواب میگیرین.
امپ زنیک جز قویترین امپایه ۴ کاناله

بهروز

سلام یدونه ساب قدیمی دارم کنوود w3514DVC قبلا رو طاقچه پرشیا بسته بودم با یک جفت هفتصدو هجده سه چهار سالی خوابیده تو انباری الان مبخوام استفاده کنم یدونه امپ ۳۷۰۲ پایونر دارم میتونه اینو تکان بده

    با یک آمپلی فایر 3702 پایونیر میتونید یا باند 718 رو راه بندازین، یا ساب رو، هر دو باهم نمیشه و برای اینکار به یک آمپلی فایر چهار کانال نیاز دارین

رضا

سلام از تو سابم صدای آهنگ در میاد قدرتشم کم شده ،باندامم خش خش زیاد میکرد که نویزشو گرفتم با سیم منفی درست شد سابم درست شده بود ولی دوباره همونجور شد دلیلشو کسی میدونه؟

    فیلتر ساب رو روی LPF بزارید الان احتمالا روی HPF باشه

امید

سلام هر سابی که دو تا مگنت داشته باشه میشه رو ۱ اهم بستش؟ میشه بگید چجوری میشه بستش من از عکسا چیزی نفهمیدم

    اگر تک ساب دارید باید هر کویل 2 اهم باشه تا بشه یک اهم بست.
    اگر فقط یه ساب دو کویل با اهم 4 داشته باشید نمیشه.

سجاد

سلام الان من ساب 600 ار ام اس دارم ک دبل مگنته و هر مگنت 2 اهم میده اگر اینو تک اهم کنم و ببندم رو امپلی دیجیتال ادیو 1500 ار ام اس روی تک اهم 1 کانال و بجاش گینو کم کنم مشکلی پیش میاد؟

    معمولا از آمپلی فایر با توان بیشتر از توان ساب ووفر استفاده نکنید. در اهم پایین ، شدت افزایش پذیری ساب و آمپلی فایر بالا هست، مخصوصا هنگام شنیدن صدای بلند در مدت طولانی و هوای خیلی گرم. ترجیحا همیشه اهم بندی را به سمت 4 اهم ببرید، هم کیفیت صدا بهتر خواهد بود، هم آسیب پذیری قطعات کمتر میشود.

سلام من ۲تا ساب ۳۰۱۶ کنوود دارم مغازه دار میگه آمپلی فایر ۵۵۰۰tپایونر جواب میده ولی من هرچی تحقیق کردم فکر میکنم جواب گو نیست به نظر شما من چیکار کنم گیر کردم واقعا باندم هم ۷۱۸ exکنوود هست با یک امپلی ۷۰۲ کنوود دارم که واسه باند گذاشتم برا ساب گیر کردم لطفا تورو خدا راهنماییم کنین
شماره تماس 09197856707

    هر آمپلی فایری که حداقل 50 درصد توان ساب شما را داشته باشد برای شنیدن صدای بهینه کمک میکند، اما برای شنیدن اوج بلندی صدا باید آمپلی فایری هم توان ساب خود داشته باشید. عوامل دیگری همچون کیفیت سیم کشی و عایق بودن بدنه، در کیفیت و حجم صدا بسیار موثر هستند.

رضا

سلام
به کمکتون احتیاج دارم کسی جواب درست درمون نتونسته بهم بده
امپ دارم که روی یک اهم 1200 وات میده
یا ساب دارم دوتا مگنت 2 اهم داره 300 واته که اگه موازی ببندم یک اهم میشه
دوتا ساب 4 اهمی که هر کدوم 400 وات هستن هم دارم که اینارو هم موازی ببندم 2 اهم میشه
حالا این یک اهم ساب اول و دو اهم ساب دوم رو سری ببندم بشه 1/5 اهم مشکلی پیش میاره
اصلاا شدنی هست
یا اگه راه دیگه ای داره لطف کنین بگین
تشکر

    اگر تعداد ساب ووفرها زیاد باشند، ولی همه از یک نوع باشند، تجربه شنیداری خوبی را در هر نوع اهم بندی تجربه خواهید کرد. اما وقتی ساب ووفرهای متفاوتی را در یک جا جمع میکنید، به دلیل تفاوت عملکرد هرکدام، در نهایت ممکن است هماهنگی خوبی را هنگام بیس و ویبره بدست نیاورید. بعلاوه اینکه در خودرو فضای محدودی در اختیار داریم، بجای سه ساب ووفر، از یک ساب ووفر پرقدرت استفاده کنید.

Iman

با سلام من یه امپ چهار کانال دارم که میخوام یه ساب بهش وصل کنم ایا امکانش هسته که چهار کانال رو با هم بریج کنم؟؟

    سلام میتونید دو از کانال هارو بریج کنید، هر چهار کانال با هم قابلیت بریج شدن ندارن

مجتبی

سلام
دوتا ساب 305dvc دارم،باامپ مونو پایونیر gm8400
,چطور سابهارو سیم کشی کنم ک بهترین صدارو بگیرم،در ضمن میدونم امپم برا این دوتا ساب ضعیفه ولی فعلا امکان ارتقا امپ رو ندارم
پیشاپیش تشکر از پاسختون

    با توجه به دو کویل بودن ساب ووفر شما و عدد اهم کویل ها ، به روشهای مختلف آموزش داده شده در همین مقاله عمل کنید.

مرتضی پیشکار

سلام خسته نباشید
من یه امپ مونو راکفورد دارم مدلش
r500x1d rockford که 4 اهم ۳۱۵ ار ام اس میده و دو اهم ۶۳۵ می خاستم بدونم میشه یه ساب ۳۰۶ dvc ببندم بهش و چند اهم ببندم یا اصلا میشه یه ساب dvc رو رو 2 اهم ببندم
یه ۳۵۱۴ کنوود هم دارم البته فقط یکی شو می خام ببندم میشه 2 اهم بست؟؟
مرسی که خوندین

    شما به اندازه توان آمپلی فایر در حال استفاده از ساب ووفر صدا میگیرید و انتخاب نوع اهم بندی ساب ووفرها با توجه به سبک شنیداری شما و توان انتقال الکتریکی در خودروی شما قابل انتخاب است. بطور کلی در اهم های پایین توان بیشتری ایجاد میشود اما فشاری که بر آمپلی فایر وارد میشود بسیار بیشتر از حالت 4 اهم است.

مهرزاد

سلام من رو تویوتا کمری دوتا باند پایونر ۶۹۷۵v2 دارم با دوتا باند معمولی تودرهای جلو.میشه بگین چه امپلی فایر استفاده کنم که قیمتش مناسب باشه و جواب بده واینکه باندهای جلو هم نیازهست وصل بشه به امپ؟ ایا نیاز به بستن ساب هست؟ لطفا نحوه متصل کردن رو بفرمایید باتشکر.

    باندهای جلو نیازی به آمپلی فایر ندارند. برای تقویت صدای 6975 و راه اندازی ساب ووفر ، افزودن یک آمپلی فایر چهار کانال الزامی است. اگر نیاز به ساب نیست، افزودن یک آمپلی فایر 2 کانال برای تقویت صدای 6975 کفایت میکند.

حمید

سلام من یه امپلی 5800ام بی دارم که 4کاناله است می خوام به دوکانالش باند 6996پایونیر ببند یعنی هر کانالی یه بلندگو و دو کانال دیگرو بریج بکنم یه ساب ببندم ایا در بریج کردم اهم افزایش می یابد یعنی من باید ساب 8اهم ببندم یا4اوهم

    با بریج کردن، توان دو کانال در یک کانال تجمیع میشود، اهم تغییری نمیکند و معمولا در همان حالت پیش فرض 4 اهم باقی می ماند. شما هم بر مبنای 4 اهم ساب ها را اهم بندی کنید.

هادی عبدلی

میخام دوتا ساب وصل کنم بنظرتون امپیلی ۱۶۰۰ جواب میده

اتابک

سلام وقت بخیر
من ساب ۳۱۱ دی۴دارم که به صورت موازی سیماشو بستم یعنی دو کوئلو منفی با منفی مثبتم با مثبت وصل کردم و میخوام با آمپیلی ۴کانال ام بی اکوستیک ۴۱۰۰ وات راه اندازی کنم،میترسم آمپیلیم بسوزه.ممنون میشم راهنماییم کنید
باتشکر

    ترجیحا از آمپلی فایر مونو برای راه اندازی ساب ووفر استفاده کنید. اگر از آمپلی فایر چهار کانال استفاده میکنید بهتر است آن را در حالت Bridge یا اصطلاحا پل زدن کانالها قرار دهید.

صفر

ووفر۶۰۰Wدارم دومگنته تمااستیل AUdibahn چه امپلی جوابگوش هست راهنمایی بفرمایید تاکید میکنم ووفر

    مجددا همین مقاله را با دقت مطالعه بفرمایید، جواب سوال شما در متن مقاله موجود هست.

رسول موسوی

سلام. من یه امپ 1201 jbl mono دارم. میخوام یه ساب بندازم که هم از همه توان امپیلی استفاده کنم هم با هم سازگاری داشته باشن و صدای خوبی تولید کنه. ممکنه راهنمایی کنید؟ تک 15 اینج بهتره یا دوبل 12. چه برندی؟!

    ترجیحا از یک ساب 12 اینچ پرقدرت در باکسی مهندسی شده و جمع و جور استفاده کتید.
    ساب ووفرهای 15 اینچ وقتی درون باکس قرار میگیرند، وزن بسیار زیادی خواهند داشت و کل فضای صندوق را اشغال میکنند. ساب باکسهای 12 اینچ دوبل هم همینطور.
    در مواردی که نیاز به پنچرگیری ضروری میشود، جابجایی باکسهای حجیم و سنگین بسیار دشوار است.

محمد رضا

سلام. من یه امپیلی دارم که در حالت 4 اهم 80 rms داره دو اهم 160. باند های منم 4 اهم 80 rms توان خروجی دارن. میخواستم ببینم اگه دوتا باند اینجوریو موازی به امپ وصل کنم نمیسوزن؟

    موضوع تنوع روش اهم بندی در ساب ووفرها ربطی به باندها ندارد. زیرا ساب ووفرها دارای ساختار متفاوتی با باندها هستند.

بهزاد

سلام ، یک سابpw915d2 ۵۰۰۰ وات پالس اودیو با ۲۵۰۰ ار ام اس دو اهم رو با یک امپ همرتک که روی یک اهم ۲۵۰۰ میده نصب کردم باتری روی ماشین ۷۴ امپر و یک باتری ۷۴ امپر تو صندوق عقب دارم ولوم بالا بعضی وقتا بوی چسب میاد دلیلش چیه، زمان نصب به مدت یک هفته گین امپ رو کمترین حالت بود بعد از یک هفته گین رو بالا بردم

    هنگام ولوم بالا، حرارت تمام قطعات چند برابر میشود و به دلیل فقدان مسیر تهویه حرارت قطعات حبس شده در صندوق یا سایر بخشهای خودرو، میزان حرارت محیط بقدری افزایش میابد که باعث آسیب رسیدن به ساب و آمپلی فایر میشوند. بوی چسب و پلاستیک و چیزایی شبیه به این، از نشانه های آسیب اولیه به قطعات هستند. سعی کنید فقط در محیطهای باز و خنک حجم صدا را به حداکثر برسانید.

    کاربرد گزینه Gain برای جبران افت ولتاژ انتقالی از باتری به آمپلی فایر است. برای تنظیم دقیق این گزینه عدد ولوم پخش را حدود 10 تا 15 درصد کمتر از حداکثر قرار دهید و سپس گزینه گین را تنظیم کنید تا به حداکثر بلندی صدای بدون درهم ریزی برسید.

    هنگام استفاده از ادوات پرقدرت، کیفیت سیم کشی و نحوه اتصال قطعات به یکدیگر در طول عمر و عملکرد آنها بسیار موثر است. هنگام استفاده از ادوات پرقدرت، حجم صدای داخل خودرو را در حد نرمال نگهدارید و هیچوقت به مدت طولانی با صدای خیلی بلند موسیقی گوش ندهید. زیرا بعد از مدت کوتاهی شما را دچار دلزدگی از موسیقی میکند و آسیب شدیدی به سیستم عصبی مغز و سیستم شنوایی وارد میکند. لذت شنیدن صدای بلند در محیط باز و غیرمسقف، مانند دشت و جنگل و صحرا ، بسیار بیشتر از محیطهای کوچک مانند خودرو است.

سعید

سلام وعرض ادب میخواستم بپرسم دو عدد ساب ۶اهم در صورتی که موازی بشه و تبدیل به ۳اهم بشه امکانش هست روی آمپلی ۴اهم جواب بده ممنون

    در زمینه ادوات خودرویی، بنده تاحالا با ساب ووفری که دارای کویل 6 اهمی باشه برخورد نکردم، اگر هم کسی چنین چیزی برای خودرو ساخته باید خودش اطلاعات مناسبی درباره نحوه اهم بندی اون ارایه بده. نمونه ای از ساب ووفر دیدم که چهار تا کویل 1.5 اهم داشت ولی آمپلی فایر مخصوص به خودش هم توسط همون شرکت ساخته شده بود.

عادل امیری

باسلام وخسته نباشید، یکعددامپلی مونو ۱۰۰۰ همرتک که روی ۱اهم ۱۰۰۰ آرام اس میده با دوتا ساب ۲کویل ۵۰۰ ار ام اس همرتک میخوام ببندم یکی از نمایندگیهای همرتک بهم گفت که با اینکه سابها رو موازی کردی چون دوتا دو کویل داری بنابراین امپ رو باید روی ۲ اهم بزاری که اونم امپ روی ۲ اهم ۶۰۰ آر ام اس میده و نمیتونی از ۱۰۰ درصد قدرت سابها استفاده کنی میخواستم ببینم گفته ایشون درست هست یا خیر با تشکر

    لطفا بفرمایید که هر کویل چند اهمی هست تا بتونیم جواب دقیق بدیم.

علی

سلام خسته نباشید.یک آمپ هیلیکس gfor دارم چهار کانال که به دو کانال باند ۶۹۹۶ پایونییر نصب کردم و دو کانال دیگه رو بصورت بریج به یک ساب وصل کردم.حالا سوالم اینه متاسفانه تیوترهای باند ۶۹۹۶ خیلی رو مخ هستن و اصلا کیفیت ندارن.میخوام تیوترهاش و قطع کنم و بجای تیوترهای بانددو تا سوپر تیوتر به سیستمم اضافه کنم.امکانش هست سوپر تیوترها رو بصورت موازی با باندهای ۶۹۹۶ پایونییر وصل کنم فقط اینجور چون هم سوپر تیوتر و هم باند ها ۴ اهم هستند در صورت موازی کردن اهم باندها میشه ۲ اهم. در این صورت برای آمپ مشکلی ایجاد نمیشه؟ و شما چه نوع سوپر تیوتری رو پیشنهاد میدید؟ ممنون

    بطور کلی تنظیم بلندگوهای کواکسیال راحت نیست و هرجوری تنظیم میکنی یه چیزی ایراد خواهد داشت، اگر بخوای سوپر تیوتر هم سر راهش وصل کنی که دیگه اوضاع حسابی خراب میشه. پیشنهاد ما اینه که بجای خرید سوپر تیوتر، اون باند 6996 هم بفروشید و یک دست کامپوننت بخرید تا بتونید به تنظیمات دلخواه برسید.

محمد

باسلام
یه سوال ساده به نظرساده داشتم استاد
کویل های ساب دوکوئل به هم متصلند یاجدا؟
یعنی یک ساب دوکویل ۴اهمی رو میشه رو ۴اهم بست؟

    از هم جدا هستند
    و میشه به روش زیر رو چهار اهم بست:
    سیم مثبت کویل اول ساب اول به سیم مثبت کویل اول ساب دوم
    سیم منفی کویل دوم ساب اول به سیم منفی کویل دوم ساب دوم
    سیم منفی کویل اول ساب اول به سیم مثبت کویل دوم ساب اول
    سیم منفی کویل اول ساب دوم به سیم مثبت کویل دوم ساب دوم

حسام

سلام لطفا راهنمایی کنید ممنون
ساب پایونیر 303D4 دو مگنته ۴ اهم رو چجوری باید نصب کرد ب امپلی؟ از هر دو مگنتش بصورت موازی استفاده کنم واسه صدای بهتر؟ یا از ی دونه مگنت!؟؟؟

    هر دو نحوه نصب ساب دو مگنت چهار اهم در حالت موازی و سری ذر همین مقاله بصورت تصویری نمایش داده شده است.
    از هر دو مگنت حتما استفاده کنید.

مهدی گودرزی

سلام خسته نباشید من ی آمپلی دوکانال prg6200 پریمیر 1400 وات دارم ک مشخصاتشو سرچ کردم زده 2ohm stable
حالا خواستم اینو ببندم روی ساب 1000پایونیر 308f بنظر شما جواب میده و اینکه مشکلی نداره چون ساب 4 اهم؟؟
ممنون میشم جواب بدید🌹

    اگر آمپلی فایری در 2 اهم دارای پایداری عملکرد باشد، در 4 اهم هم میتواند پایدار باشد.

سلام و خدا قوت ، بنده یک ساب cerwin vega دارم که ۵۰۰ ار ام اسی هست و دو کوئل میخواستم بدونم برای راه اندازیش امپلی پریمیر ۱۰۰۰۰ جوابگو هست اگه فقط بخوام سابو بهش وصل کنم؟ و بزارمش رو حالت ۲ کانال؟

    اولا استفاده از کالاهای برند پریمیر و برندهای نامعتبر مشابه اصلا توصیه نمیشود!
    دوما توان های اعلامی توسط آن برند و برندهای نامعتبر مشابه اصلا قابل استناد نیستند!
    سوما مراقب سلامتی ساب ووفر و سایر ادوات باشید!

Reza

سلام ساب 311 d4دارم
چگونه بفهمم رو چند اهم نصبه با تشکر از شما استاد عزیز

    سلام. باید الگوی سیم بندی رو چک کنید، اگر مطابق الگوهای درست و استانداردی که تصویرشون رو در این مقاله می بینید نصب شده باشه، قابل شناسایی هست.
    اگر غیر از این هست، با استفاده از الگوهای ارایه شده در این مقاله و با توجه به توان بارگذاری آمپلی فایر، سیم بندی رو اصلاح کنید.

عباس رجبی

سلام خسته نباشین
میخاستم بدونم برای سیستم
ساب ۱۵دی سی کوارت۱۲۵۰ارامس
با مونو درگ استر۱۵۰۰
یه جفت ۷۱۸ex_دوجفت میدرنج ۶مکسیدر با امپیلی چهارکانال بوشمن
آیا باطری اضافه لازم هست؟ فعلا ۷۴امپر دارم با خازن ۴فاراد

    اگر دینام خودرو شما قادر به شارژ باتری 74 آمپر هست و همه سیستم برقی خودرو سلامت هست، نیازی به افزایش باتری نیست

عباس رجبی

ممنون از راهنمایی🌹❤️

محمد

سلام خسته نباشید من یه ساب پایونر مدل 312d4 دارم دو کویل 4 اهم چجوری وصل کنم به آمپیلی ک قدرتش بیشتر بشه. امپم ام بی 15000 هس 6900 وات. لطفا راهنمایی کنید از عکسا چیزی سر در نیاوردم

    در همین مقاله نحوه سیم بندی ساب دو کویل بصورت تصویری توضیح داده شده است.
    لطفا مجددا و با دقت بیشتر مطالعه بفرمایید.
